KafPlot

KafPlot A³ verfügbar.

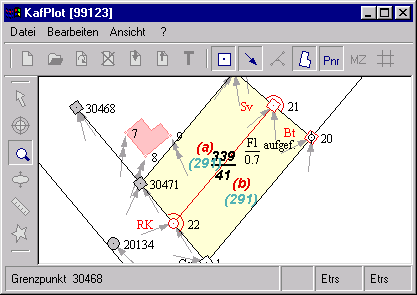

KafPlot ist eine moderne - vollständig in Java entwickelte - Applikation, die die Dateneingabe, Datenverwaltung, Visialisierung, Protokollierung und Datenausgabe für das im Vermessungswesen in vielen Anwendungsbereichen bewährte Ausgleichungssystem KAFKA (RWTH-Aachen) übernimmt.

Un der Praxis sind bei der Bearbeitung von hoheitlichen Vermessungen eine Vielzahl von geometrischen und Sachinformationen zu verarbeiten. KafPlot besitzt Importschnittstellen zu der Automatisierten Liegenschaftskarte (ALK), dem Liegenschaftsbuch (ALB) und zur Punktdatenbank des Liegenschaftskatasters. Auch können eine Vielzahl von Punkt- und Messdatenformaten gelesen und geschrieben werden. Damit stehen bei der Auswertung im Liegenschaftskataster sämtliche verfügbare Informationen im Auswerteprozess zur Verfügung.

Im Auswerteprozess steht mit KafPlot eine ständig aktuelle Visualisierung sämtlicher durch KAFKA erzeugter statistischer Kennwerte zur Verfügung. Alle Kenngrößen des Beobachtungsmaterials, wie die Standardabweichung, Normierte Verbesserung, Kontrolliertheit und Einfluss auf die Punktlage werden farblich gekennzeichnet, so dass sicher die Aufdeckung von Fehlerursachen und die Beurteilung der Auswirkungen möglich ist. KafPlot berechnet auch die Auswirkungen der Koordinatenänderungen auf die Flächengrößen der Flurstücke und visualisiert deren Abweichungen. Jederzeit ist eine Darstellung des Ausgangszustandes im Vergleich zu den neu berechneten Geometrien der Liegenschaften möglich.

KafPlot visualisiert die durch die Ausgleichung erreichte Koordinatenqualität unter unterschiedlichen Gesichtspunkten. Farblich dargestellt werden die Größen: Koordinatenverschiebung, Standardabweichung, Zuverlässigkeit und die Fehlerellipsen und -vektoren.

Auch die Sachdaten des Liegenschaftskatasters werden farblich dargestellt. So können Nutzungsarten, Lagebezeichnungen, Grundstücks- und Gebäudeadressen und Eigentümerdaten visualisiert werden.

KafPlot unterstützt die Ausgabe der von den Vorschriften der Länder Brandenburg und Nordrhein-Westfalen geforderten Unterlagen bei der Einreichung von Liegenschaftsvermessungen. KafPlot erstellt alle notwendigen Formulare, wie Riss-Liste, Nachweis der Punktidentität, Fortführungsbeleg, sowie die Koordinatendateien im Edbs- bzw. Gsb-Format. Die Übergabe der Punktdaten erfolgt mit allen geforderten Attributen. Die Übereinstimmung mit den Vermessungsvorschriften wird im Auswerteprozess und bei der Übergabe geprüft. Dabei werden alle relevanten Informationen in der Kafka-Datei gespeichert, so daß sie zu jedem Zeitpunkt vollständig zur Verfügung stehen. Das minimiert den Arbeitsaufwand bei Prüfung und Nachbearbeitung erheblich.

KafPlot eignet sich insbesondere für die Auswertung von Katasterdaten, u.a. bei der Bearbeitung von Teilungs- und Grenzvermessungen, bei der Auswertung von Amtlichen Lageplänen und allen technischen Vermessungen, aber insbesondere auch bei komplexen Verfahren wie die geometrische Homogenisierung von GIS-Daten und bei der geometrischen Qualitätsverbesserung im Liegenschaftskataster.

KafPlot wird unter Java entwickelt, es steht somit auf sämlichen Betriebssystem zur Verfügung, die über eine Java-Runtime verfügen. KafPlot wird ständig weiterentwickelt um den aktuellen Anforderungen der Vermessungsverwaltung zu genügen. Die Weiterentwicklung erfolgt in enger Zusammenarbeit mit dem Vermessungsbüro Wolf-Schröder und anderer Kunden, die KafPlot in der täglichen Praxis einsetzen. Damit ist eine ständige Übereinstimmung mit den aktuellen Anforderungen gewährleistet.

GeoWeb

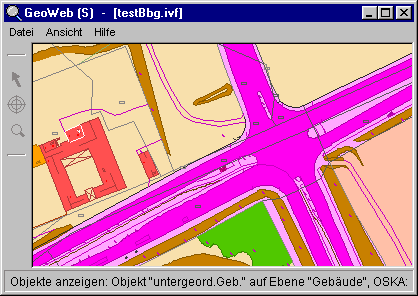

GeoWeb ermöglicht die Präsentation von ALK-Daten im WWW. Dazu werden die ALK-Daten vom Edbs-Format in ein komprimiertes internes Format gewandelt. Die Koordinaten werden dabei in ein Bildsystem transformiert. Die Datenstruktur kann für den Betrachter aufbereitet werden.

Für die Präsentation im WWW stehen zwei Java-Applets zur Verfügung.

GGMan

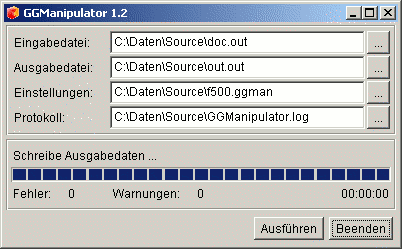

GGMan ist ein Tool zum Prüfen und Manipulieren von Geografdaten. Es werden Daten der Grafbat-Schnittstelle verarbeitet. Der Prozess läuft skriptgesteuert ab. Es stehen zahlreiche Filter, Grabber und Funktionen zur individuellen Steuerung des Ablaufes zur Verfügung.
